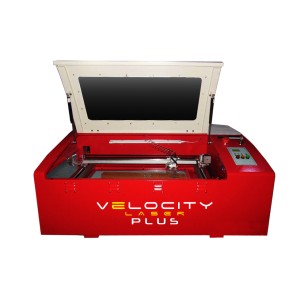

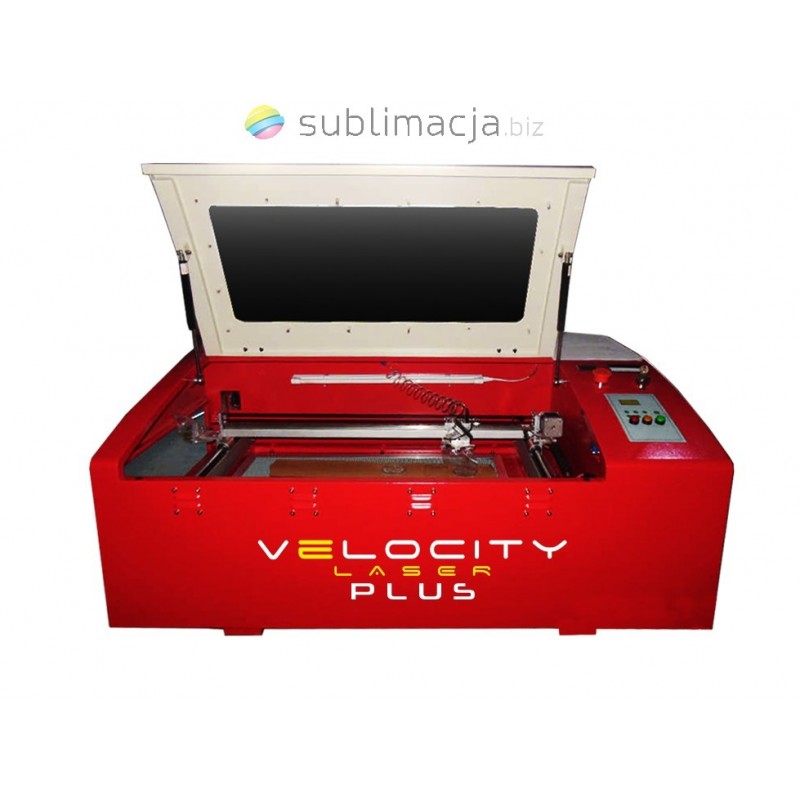

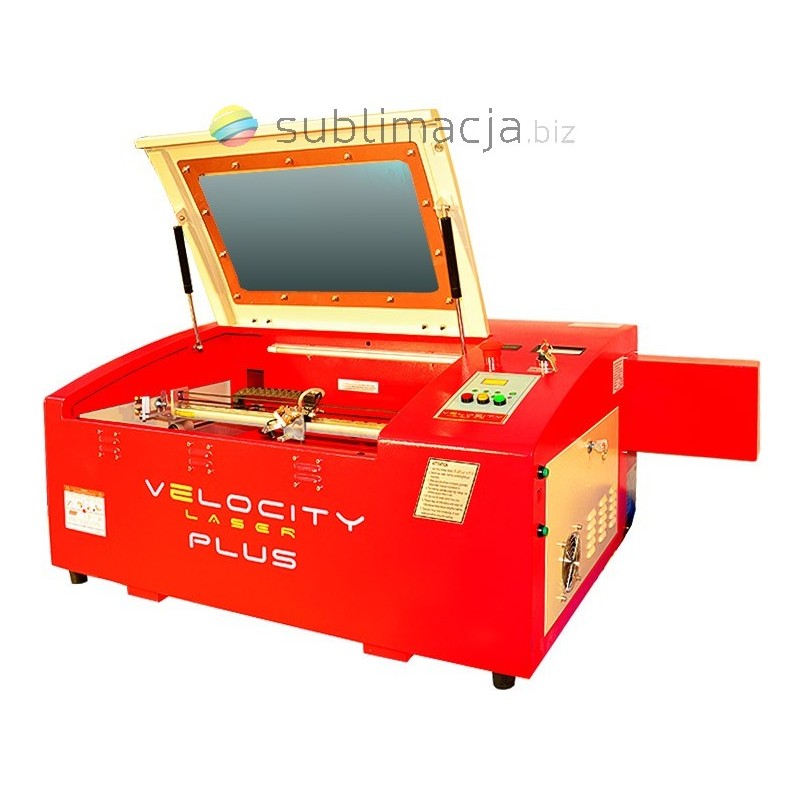

Grawerka laserowa Velocity plus Laser 60x30 50W

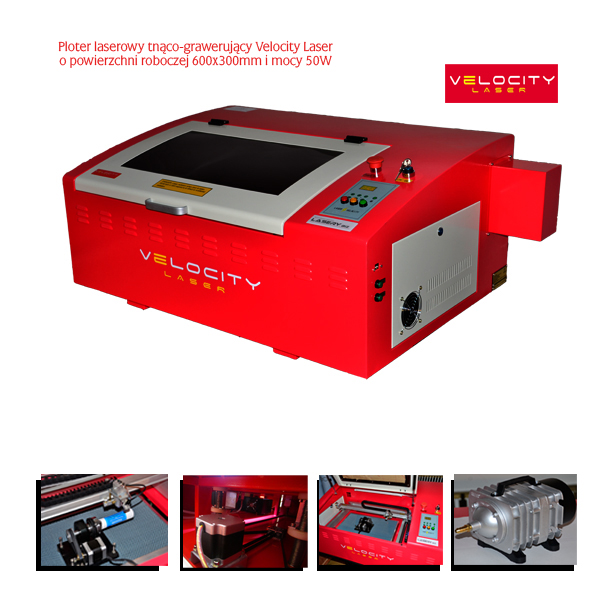

Ploter laserowy tnąco-grawerujący Velocity Laser

WPROWADZENIE

1.1. Opis ogólny urządzenia i zasada pracy plotera laserowego

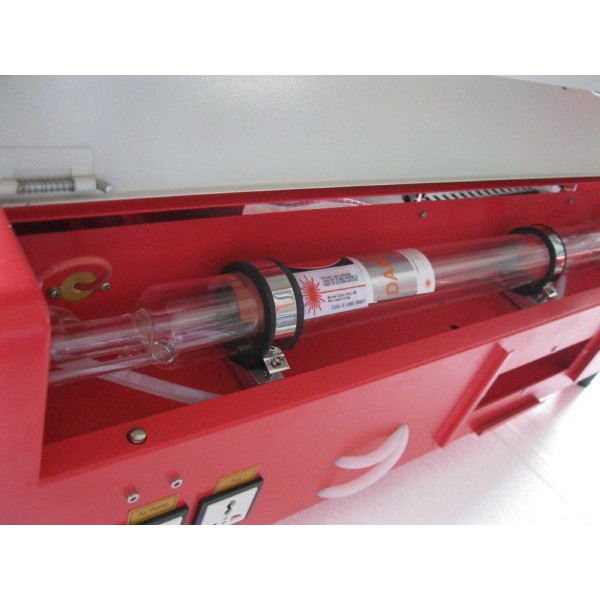

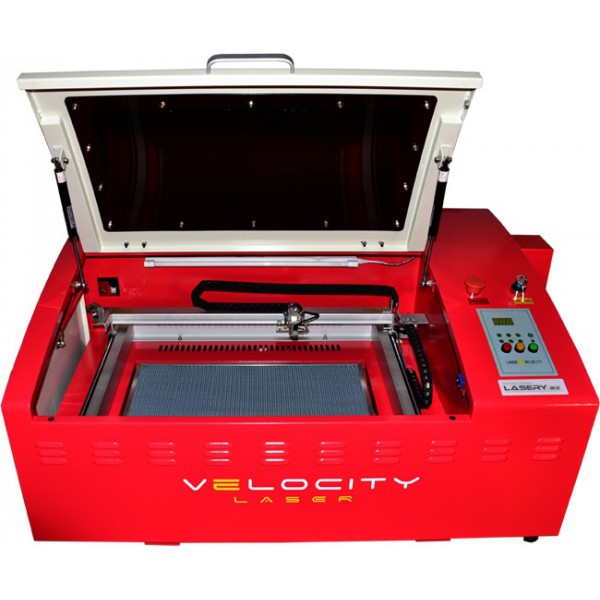

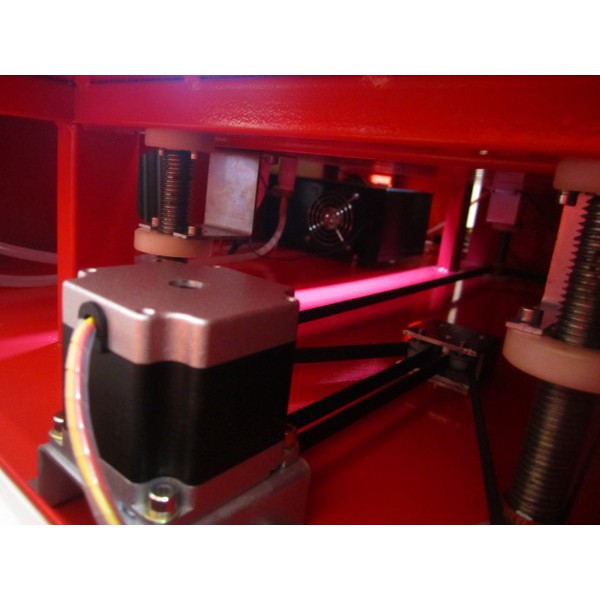

Ploter Velocity Laser jest nowoczesnym i profesjonalnym systemem laserowym z głowicą CO2 przeznaczonym do cięcia i grawerowania szerokiej gamy materiałów. System laserowy wyposażony w źródła laserowe CO2 został stworzony z myślą o jak najniższych kosztach zakupu maszyny dla Klienta przy zachowaniu wysokiej jakości charakteryzującej inne, droższe urządzenia. Urządzenie zostało zaprojektowane, aby zaspokoić wymagania stawiane przez branże zajmujące się obróbką tworzyw sztucznych, gumy, drewna, skóry, tkanin, kartonu itp. Wysoka jakość cięcia na dużej powierzchni stołu roboczego, precyzja i stabilność są jednymi z wielu zalet tego urządzenia. Velocity Laser to prosta, zamknięta konstrukcja w 4 klasie bezpieczeństwa, z bardzo precyzyjnym i szybkim układem ruchu zapewnionym przez wysokiej jakości silniki krokowe, z możliwością załadunku materiału z frontu. Stół roboczy dostępny w 3 rozmiarach od bardzo kompaktowego 300x200 mm do zadowalającego większość Klientów, do bardzo dużego formatu o rozmiarach 600x300mm.

1.2. Podstawowe właściwości użytkowe

Wielkość urządzenia: wynika z wielkości stołu roboczego, którego wymiary wynoszą 300x200mm, 400x300 mm lub największy 600x300mm. Stabilna stalowa budowa urządzenia zapewnia ładowność materiałów o wadze do 20 kg/m2.

Nowoczesność: wycinarko grawerka laserowa to kombinacja nowoczesnej technologii w zakresie optyki, elektroniki i mechaniki.

Obsługa urządzenia: odbywa się za pomocą typowego komputera PC zintegrowanego z urządzeniem. Parametry pracy urządzenia ustawia się poprzez specjalistyczny program sterujący Corel Laser pracujący jako wtyczka do popularnego programu Corel X

Precyzja: wiązka promieniowania laserowego pozwala na grawerowanie z wysoką rozdzielczością. Wiązka lasera zostaje skupiona rozmiarów mniejszych niż 0,1mm. Uzyskany w ten sposób nóż laserowy jest precyzyjnym bezkontaktowym, a więc niewymagającym ostrzenia narzędziem tnąco – grawerującym.

Trwałość: eksploatacja zgodna z zaleceniami producenta gwarantuje długą i bezawaryjną pracę. System laserowy jest zbudowany z podzespołów najwyższej jakości i jest przygotowany do eksploatacji w warunkach przemysłowych.

• USB ready - Grawerkę laserową Velocity Laser wystarczy podłączyć do komputera przez port USB i maszyna jest gotowa do pracy.

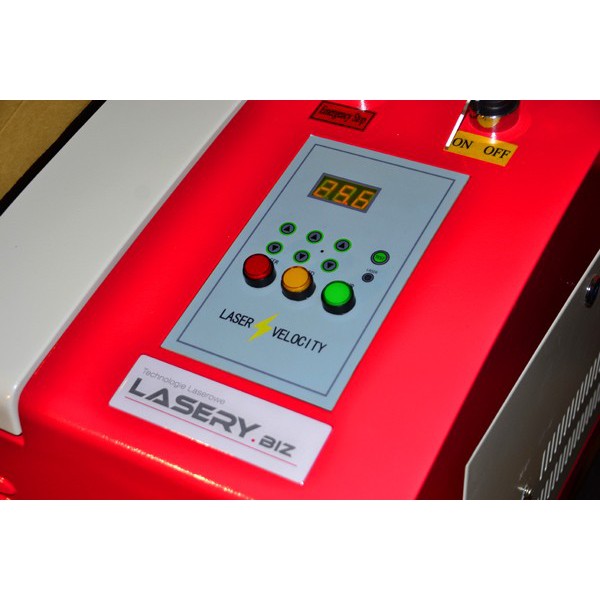

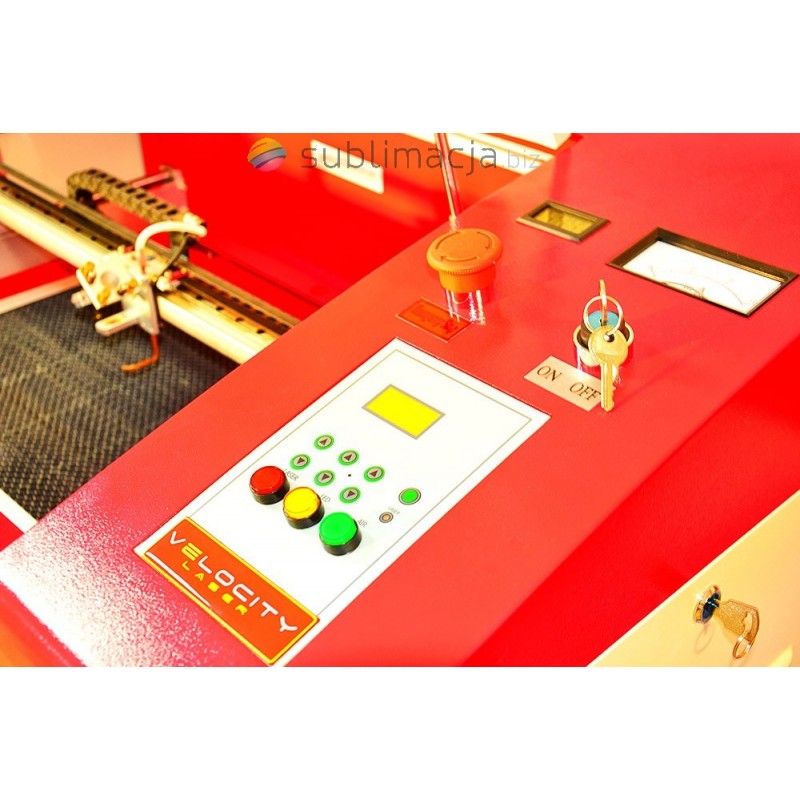

• LED Panel - Grawerki laserowe Velocity Laser posiadają wbudowany wyświetlacz LED ułatwiający płynną, elektroniczną regulację mocy lasera z pulpitu.

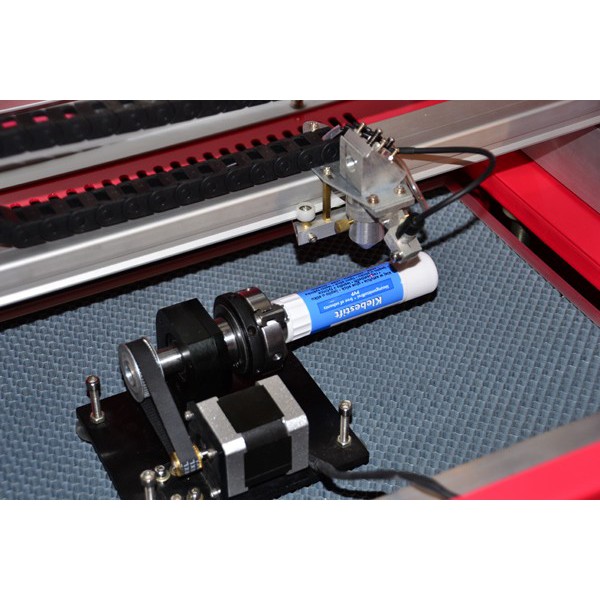

• Przystawka rotacyjna oferujemy dodatkowo przystawkę umożliwiającą grawerowanie na elementach walcowych.
• Corel Laser - Praca z programem Corel Draw (wystarczy wgrać dostarczony przez nas plugin do programu Corel Laser)
• Air assist - Grawerka laserowa Velocity Laser wyposażona jest w nadmuch na soczewkę, z wydmuchem zanieczyszczeń. Nadmuch na soczewkę zabezpiecza przed powstaniem płomienia podczas cięcia materiałów łatwopalnych oraz usuwa zanieczyszczenia podczas grawerowania. Stanowi również dodatkowe zabezpieczenie dla soczewki.
• Czerwona plamka (Red Dot Pointer) - Dodatkowy laser pilotujący wskazujący zakres pracy na danym przedmiocie.
• Laser DRV - program do obsługi lasera, nie wymagający Corela.

1.3. Podstawowe przykłady zastosowania

Różnorodność: Urządzenie laserowe VELOCITY Laser przeznaczone jest do grawerowania i cięcia szerokiej gamy materiałów. Jest szczególnie przydatna i efektywna przy grawerowaniu i wycinaniu skomplikowanych oraz zmiennych form graficznych w krótkim czasie.

Trwałość znakowania: znakowanie laserowe tworzy trwałe, odporne na ścieranie i na działanie środków chemicznych oraz trudne do podrobienia znaki.

Grupy materiałów przeznaczonych do obróbki:

• tworzywa sztuczne, np. akryl, laminaty, pleksi

• materiały naturalne, np. drewno, skóra, marmur, kamień, itp.

• inne materiały, np. tekstylia, papier, szkło, guma.

• sklejki, balsy, drzewo

• metale specjalnie do tego celu przygotowane, np. aluminium anodowane

1.4. Przykłady wycinania i grawerowania laserowego

Grawerowanie i wycinanie w drewnie

Wycinanie tworzyw sztucznych

Wycinanie w skórze

Wycinanie w tkaninach i papierze

Wykonywanie najwyższych jakości pieczątek (technologia stożkowa)

Grawerowanie w metalu Laser Co2 Pasta CERMARK

2. SPECYFIKACJA PARAMETRÓW TECHNICZNO – UŻYTKOWYCH

Wyposażenie opcjonalne:

• przystawka rotacyjna - 1299 zł netto
• dodatkowy system chłodzenia - Chiller: 1320 zł netto
• zapasowy element optyczny - Soczewka 2 cale: 475 zł netto
• zapasowy element optyczny - Lustro: 299zł netto

3. OPROGRAMOWANIE URZĄDZENIA

Oprogramowanie Corel Laser sterujące pracą wycinarki laserowej jest bardzo funkcjonalne i nieskomplikowane. Oprogramowanie to pracuje na komputerze typu PC w środowisku 32 bity, Windows 2000/XP/7, pracuje w większości również na systemie Windows 8. Umożliwia importowanie następujących formatów plików: *.plt, *.dxf, *.ai, *.bmp. Pliki te mogą być łączone z opcjami takimi jak: warstwy, pojedyncze obiekty lub seria, różne parametry lasera (szybkość, moc, wierszowanie, itp.). Oprogramowanie zawiera min. opcje: funkcję cięcia, funkcję grawerowania rastrowego (pliki BMP), symulację pracy, interfejs plików wektorowych, programowanie funkcji ustawień urządzenia, automatyzację procesów (symulację ciecia/grawerowania, powielanie).

3.1. Funkcje oprogramowania

4. WYPOSAŻENIE WYCINARKO – GRAWERKI

4.1. Wyposażenie podstawowe

• kompletna głowica tnąco-grawerująca z soczewką o ogniskowej FL=2”

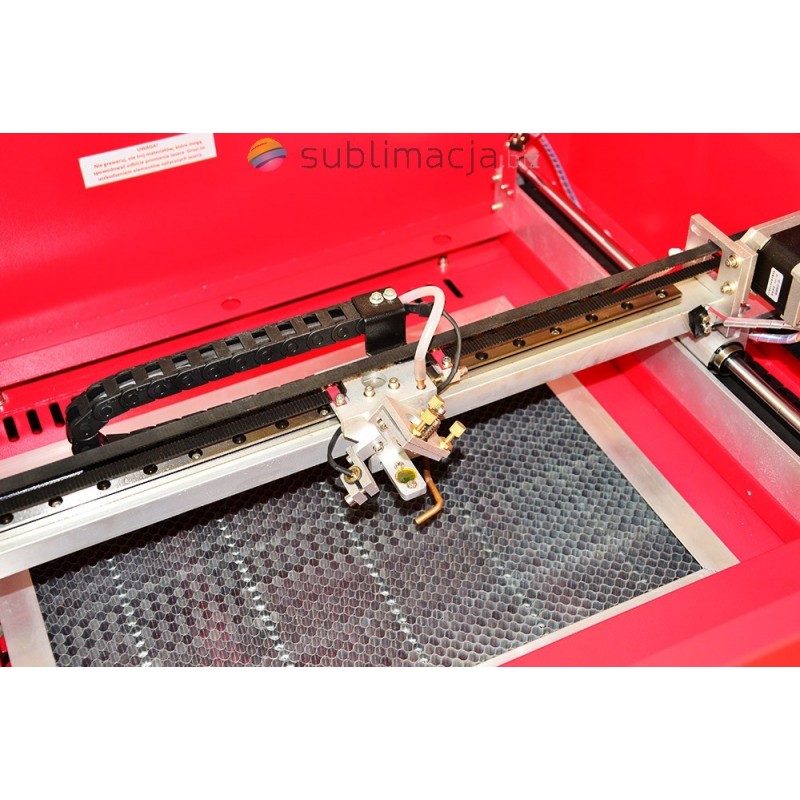

• stół roboczy typu plaster miodu

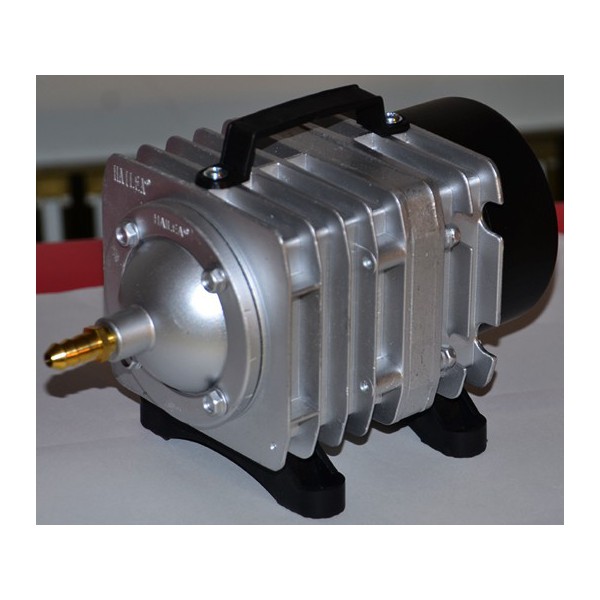

• instalacja do nadmuchu powietrza z dołączonym kompresorem AIR Assist
• dodatkowy laser pilotujący wskazujący obszar roboczy przed przystąpieniem do pracy
• zamknięty system chłodzenia płynem z wyświetlaczem cyfrowym
• oprogramowanie
• klucz USB

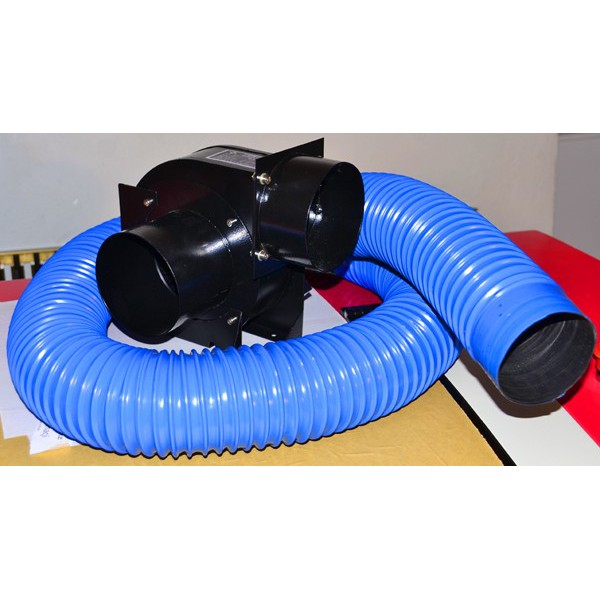

• wyciąg spalin
• rura wyciągu
• instrukcja obsługi urządzenia i programu
• wideo instrukcja
• okulary ochronne dla operatora
• płyn do czyszczenia optyki
• komplet kluczy
• przewód zasilający
• przewód USB
• certyfikat CE

4.2. Wyposażenie dodatkowe (na życzenie klienta)

• przystawka rotacyjna - 1299 zł netto
• dodatkowy system chłodzenia - Chiller: 1320 zł netto
• zapasowy element optyczny - Soczewka 2 cale: 475 zł netto
• zapasowy element optyczny - Lustro: 299zł netto

5. WARUNKI INSTALACJI I DOBÓR MIEJSCA PRACY

Przed przystąpieniem do użytkowania plotera należy dokładnie zapoznać się z instrukcją obsługi oraz ściśle przestrzegać zawartych w niej wymagań. Prawidłowe korzystanie z urządzenia zgodnie z jego przeznaczeniem, zapewni pracę przez deklarowany okres użytkowania. Nie stosowanie się do wymogów procedur bezpieczeństwa może spowodować niebezpieczną ekspozycję promieniowania laserowego. Niezbędne jest także zapewnienie odpowiedniego odprowadzania oparów wydzielanych podczas obróbki materiałów.

W szczególności należy:

1. Utrzymywać czystość powietrza i dostarczać zasilanie o odpowiednich parametrach. Laser będzie pracował najlepiej, gdy jest mało kurzu, a linia zasilająca jest stabilizowana i filtrowana.
2. Włączyć system wentylacji do odprowadzania dymu i pyłu, który powstaje podczas pracy z urządzeniem.
3. Utrzymywać odpowiednią temperaturę otoczenia. Praca w wysokiej temperaturze (powyżej 40°C) lub wysokiej wilgotności (powyżej 85%), może powodować trwałe uszkodzenia systemu.
4. Izolować od drgań. Należy wyeliminować lub zminimalizować drgania przenoszone przez podłoże. Laser nie będzie rysował znaków z dokładnością do 0.01mm, jeśli podłoga będzie przenosić drgania.

6. DOSTAWA, INSTALACJA, URUCHOMIENIE I SZKOLENIE.

W cenie urządzenia zawarte jest szkolenie w siedzibie dostawcy.
Instalacja i szkolenie u odbiorcy jest płatne dodatkowo.

Szkolenie personelu obsługi obejmuje:

• poprawną obsługę i bezpieczną konserwację wycinarko-grawerki
• przepisy bezpieczeństwa obowiązujące podczas pracy z urządzeniem
• programowanie komputerowe na wybranych przez użytkownika przykładach

7. GWARANCJA, PRZEGLĄDY GWARANCYJNE I POGWARANCYJNE

Gwarancja pokrywa wszystkie błędy konstrukcyjne, produkcyjne i materiałowe pod warunkiem zainstalowania i użytkowania urządzenia zgodnie z jego przeznaczeniem. Na oferowane urządzenia udzielamy 12-miesięcznego okresu gwarancji na następujących warunkach:

1. Serwis sprzedanego wyrobu wykonywany będzie przez autoryzowany przez producenta personel.
2. Uszkodzenia powstałe na skutek niewłaściwej (niezgodnej z instrukcją obsługi) eksploatacji, niewłaściwego przechowywania i konserwacji oraz uszkodzenia mechaniczne spowodowane upadkiem, rozbiciem wyrobu itp. nie będą objęte niniejszą gwarancją.
3. Naprawa lub próby naprawy we własnym zakresie, jak również stwierdzenie zerwania plomb spowoduje utratę gwarancji.
4. Elementy eksploatacyjne nie podlegają gwarancji.

Ze względu na ciągły rozwój produktu dane techniczne mogą ulec zmianie bez powiadomienia.

Z zastrzeżeniami dotyczącymi błędnego wydruku i artykułów nie będących już na stanie.
